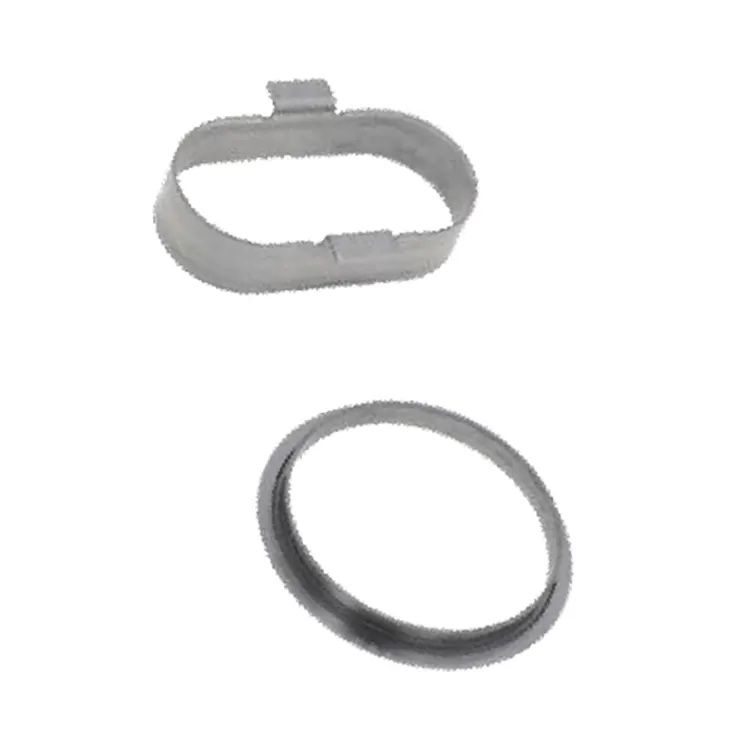

Βαθύ Σχέδιο

Προσαρμοσμένο βαθύ σχέδιο λαμαρίνας: Qingdao Difon Machinery Co., Ltd.

Η Qingdao Difon Machinery Co., Ltd. κάνει προσαρμοσμένο σχέδιο Difon Deep Drawing λαμαρίνας. Κατασκευάζουμε μεταλλικά μέρη υψηλής ακρίβειας, πολύπλοκου σχήματος για βιομηχανίες όπως ιατρικές συσκευές και αυτοκινητοβιομηχανία. Οι επιχειρήσεις που χρειάζονται αξιόπιστη εργασία σε βάθος σχεδίασης μας εμπιστεύονται γιατί συνδυάζουμε προηγμένες τεχνικές, τεχνογνωσία σχετικά με τα υλικά και εξατομικευμένες λύσεις μηχανικής.

Το Difon Deep Drawing of Sheet Metal δεν είναι απλώς μορφοποίηση μετάλλου - είναι μια χειροτεχνία ακριβείας. Μετατρέπουμε την επίπεδη λαμαρίνα σε άνευ ραφής 3D μέρη, διατηρώντας το πάχος του τοίχου σταθερό, τις επιφάνειες λείες και τις δομές ισχυρές. Είναι πιο δύσκολο από την τυπική σφράγιση: πρέπει να ελέγχετε πώς ρέει το υλικό, να σχεδιάζετε καλά εργαλεία και να διαχειρίζεστε την πίεση για να αποφύγετε προβλήματα όπως τσαλακώματα, λέπτυνση ή ρωγμές. Αυτό είναι εξαιρετικά σημαντικό για μέρη όπου το βάθος είναι μεγαλύτερο από τη διάμετρο. Ως πάροχος προσαρμοσμένης σχεδίασης σε βάθος, διορθώνουμε αυτά τα προβλήματα αντιστοιχίζοντας την εργασία μας με αυτό που χρειάζεται κάθε πελάτης. Είτε πρόκειται για μικρές, λεπτομερείς θήκες ιατρικών οργάνων είτε για μεγάλες, βαρέως τύπου βιομηχανικές δεξαμενές, εστιάζουμε στις συγκεκριμένες απαιτήσεις τους. Αυτή η προσέγγιση πρώτα από τον πελάτη έχει κάνει τη Difon αξιόπιστη—τα εξαρτήματά μας ταιριάζουν σωστά στα τελικά προϊόντα, μειώνουν τον χρόνο συναρμολόγησης και διαρκούν περισσότερο.

Η διαδικασία Difon Deep Drawing of Sheet Metal ξεκινά με τον προσεκτικό έλεγχο των υλικών. Η σωστή λαμαρίνα κάνει τη διαφορά για ένα καλό μέρος. Χρησιμοποιούμε διαφορετικά υλικά ανάλογα με το πώς θα χρησιμοποιηθεί το εξάρτημα:

Για είδη τροφίμων, όπως μαγειρικά σκεύη από ανοξείδωτο χάλυβα, χρησιμοποιούμε ανοξείδωτο χάλυβα 304. Αντιστέκεται στη διάβρωση και παραμένει λείο ακόμα και μετά από πολλά βήματα σχεδίασης.

Για δεξαμενές καυσίμων αυτοκινήτων ή υδραυλικά ρεζερβουάρ, επιλέγουμε χάλυβα χαμηλών εκπομπών άνθρακα. Είναι εξαιρετικά όλκιμο, ώστε να μην σκίζεται κατά το βαθύ σχέδιο.

Για ελαφριά εξαρτήματα αεροδιαστημικής, χρησιμοποιούμε κράμα αλουμινίου 5182. Είναι εύκολο να σχηματιστεί, ισχυρό για το βάρος του και ιδανικό για μέρη με λεπτά τοιχώματα που χρειάζονται ακόμα ακαμψία.

Πριν ξεκινήσουμε την παραγωγή, δοκιμάζουμε κάθε παρτίδα υλικού—ελέγχοντας την αντοχή σε εφελκυσμό, το σημείο απόδοσης και το μέγεθος κόκκου. Αυτό το προηγούμενο τρίμηνο, απορρίψαμε μια παρτίδα χάλυβα DC04 επειδή το μέγεθος των κόκκων του ήταν πολύ μεγάλο. η χρήση του θα είχε προκαλέσει λέπτυνση στα τραβηγμένα μέρη. Αυτή η προσεκτική προετοιμασία υλικού είναι το κλειδί για την προσαρμοσμένη υπηρεσία Difon Deep Drawing of Sheet Metal—μειώνει πραγματικά τους κινδύνους ελαττωμάτων.

Ξεχωρίζουμε από τους ανταγωνιστές και στον σχεδιασμό εργαλείων. Φτιάχνουμε τις δικές μας μήτρες στο σπίτι. Πρώτον, χρησιμοποιούμε λογισμικό CAD και ανάλυση πεπερασμένων στοιχείων (FEA) για να προσομοιώσουμε τη διαδικασία βαθιάς σχεδίασης πριν από την κατασκευή του πραγματικού καλουπιού. Αυτή η προσομοίωση μάς βοηθά να δούμε πώς θα ρέει το υλικό, να βρούμε σημεία όπου μπορεί να συσσωρευτεί άγχος και να προσαρμόσουμε τις ρυθμίσεις της μήτρας—όπως την ακτίνα διάτρησης, το διάκενο της μήτρας και πόσο σκληρά κρατάμε το κενό. Για παράδειγμα, όταν κατασκευάσαμε ένα κυλινδρικό εξάρτημα με αναλογία διαστάσεων 10:1, το FEA έδειξε ανομοιόμορφη πίεση στη θήκη του τυφλού καθιστώντας το κάτω 20% του εξαρτήματος πολύ λεπτό. Ρυθμίσαμε τη βάση ώστε να πιέζει 10% πιο δυνατά στις εξωτερικές άκρες του φύλλου και τελικά αποκτήσαμε ομοιόμορφο πάχος τοιχώματος παντού. Χρησιμοποιούμε διαφορετικά υλικά μήτρας για διαφορετικά μεγέθη παραγωγής: μήτρες HSS για μικρές παρτίδες για εξοικονόμηση κόστους και μήτρες καρβιδίου για μεγάλες παρτίδες επειδή δεν φθείρονται τόσο γρήγορα—έτσι τα εξαρτήματα παραμένουν σταθερά. Αυτή η ακρίβεια εργαλείων μας επιτρέπει να χειριζόμαστε πολύπλοκα σχήματα, όπως μέρη με φλάντζες, λαιμούς ή πολλαπλές κοιλότητες, όλα με αυστηρές ανοχές μεγέθους.

Η διαδικασία Difon Deep Drawing of Sheet Metal είναι καλύτερη λόγω του προηγμένου εξοπλισμού μας και της παρακολούθησης σε πραγματικό χρόνο—ακόμη και για εξαιρετικά πολύπλοκα εξαρτήματα. Διαθέτουμε υδραυλικές και μηχανικές πρέσες χωρητικότητας 50-500 τόνων. Καθένα έχει συστήματα σερβοκατευθυνόμενα για τον ακριβή έλεγχο της ταχύτητας και της πίεσης του ram. Η υδραυλική μας πρέσα 300 τόνων, για παράδειγμα, διαθέτει σύστημα ανάδρασης κλειστού βρόχου. Προσαρμόζει την πίεση σε βήματα 0,1 kN κατά το σχέδιο, έτσι ώστε το υλικό να μην τεντώνεται πολύ. Για εξαρτήματα που χρειάζονται πολλά βήματα σχεδίασης, όπως η μετατροπή ενός επίπεδου φύλλου σε βαθύ κύπελλο, χρησιμοποιούμε μια πρέσα μεταφοράς με αυτόματο χειρισμό εξαρτημάτων. Αυτό διατηρεί τα μέρη ευθυγραμμισμένα μεταξύ των βημάτων και μειώνει το ανθρώπινο λάθος. Κατά την παραγωγή, παρακολουθούμε τα βασικά πράγματα ασταμάτητα: χρησιμοποιούμε μετρητές υπερήχων για να ελέγξουμε το πάχος του τοίχου σε τρία σημεία σε κάθε τμήμα και λέιζερ προφίλ για να βεβαιωθούμε ότι η τραχύτητα της επιφάνειας είναι ≤0,8μm, αυτό είναι σημαντικό για μέρη που χρειάζονται επιμετάλλωση ή βαφή αργότερα. Για εξαρτήματα που χρησιμοποιούνται σε καταστάσεις υψηλής πίεσης, όπως υδραυλικοί κύλινδροι, κάνουμε επίσης υδροστατική δοκιμή — τα πιέζουμε με 1,5 φορές τη μέγιστη πίεση λειτουργίας τους για να βεβαιωθούμε ότι δεν παρουσιάζουν διαρροές. Όλος αυτός ο εξοπλισμός και ο έλεγχος σημαίνει ότι κάθε εξάρτημα της προσαρμοσμένης υπηρεσίας Difon Deep Drawing of Sheet Metal ανταποκρίνεται ή ξεπερνά αυτό που ζητούν οι πελάτες.

Έχουμε αποδείξει τις προσαρμοσμένες δεξιότητές μας στο Difon Deep Drawing της λαμαρίνας με έργα σε διαφορετικούς κλάδους. Σε ιατρικές συσκευές, συνεργαστήκαμε με έναν κατασκευαστή διαγνωστικού εξοπλισμού για την κατασκευή μικρών δειγμάτων από ανοξείδωτο χάλυβα. Αυτά τα κύπελλα χρειάζονταν ένα φινίρισμα καθρέφτη για να σταματήσει η μόλυνση του δείγματος. Χρησιμοποιήσαμε μια διαδικασία σχεδίασης 5 βημάτων, ελέγχοντας κάθε βήμα προσεκτικά για να αποφύγουμε μικροσκοπικές ρωγμές που θα μπορούσαν να παγιδεύσουν υπολείμματα. Μετά την παραγωγή, κάθε φλιτζάνι περνούσε από οπτικό έλεγχο και δοκιμή χημικής αντοχής—τα αφήσαμε σε αιθανόλη 70% για 24 ώρες και δεν υπήρχε διάβρωση. Τους άρεσαν τα αποτελέσματα τόσο πολύ που υπογράψαμε μια μακροπρόθεσμη σύμβαση προμήθειας. Στην αυτοκινητοβιομηχανία, φτιάξαμε ένα κάρτερ λαδιού από κράμα αλουμινίου για ένα υβριδικό αυτοκίνητο. Είχε ενσωματωμένες νευρώσεις για αντοχή και περίπλοκη φλάντζα για να σφραγίζει καλά. Το τμήμα χρειαζόταν αναλογία σχεδίασης 4:1, πράγμα που σήμαινε ότι έπρεπε να ελέγξουμε τέλεια τη ροή του υλικού για να αποφύγουμε την αραίωση γύρω από τις νευρώσεις. Το διορθώσαμε με προσαρμοσμένο καλούπι και μικρές ρυθμίσεις πίεσης. Αφού το φτιάξαμε, δοκιμάσαμε το κάρτερ σε κύκλους θερμοκρασίας (-40℃ έως 120℃)—δεν παραμορφώθηκε καθόλου, ικανοποιώντας την απαίτηση αντοχής 10 ετών του πελάτη. Αυτά τα έργα δείχνουν ότι μπορούμε να προσαρμόσουμε τις δεξιότητές μας στο Difon Deep Drawing of Sheet Metal στις ανάγκες διαφορετικών βιομηχανιών.

Η δέσμευσή μας για το προσαρμοσμένο σχέδιο Difon Deep Drawing of Sheet Metal δεν τελειώνει όταν αποστέλλουμε ανταλλακτικά — βοηθάμε τους πελάτες σε όλη τη διαδικασία. Προσφέρουμε συμβουλές Design for Manufacturability: οι μηχανικοί μας συνεργάζονται με πελάτες για να τροποποιήσουν τα σχέδια εξαρτημάτων, ώστε να είναι πιο εύκολο να σχεδιαστούν σε βάθος. Για παράδειγμα, ένας πελάτης είχε ένα σχέδιο με αιχμηρή εσωτερική γωνία. Ο έλεγχος DFM μας έδειξε ότι αυτό πιθανότατα θα προκαλούσε ρωγμές. Προτείναμε αλλαγή της ακτίνας γωνίας—αυτό διόρθωνε τον κίνδυνο και διατήρησε το εξάρτημα να λειτουργεί όπως απαιτείται και μείωσε το κόστος παραγωγής τους κατά 15%. Κάθε παραγγελία συνοδεύεται από λεπτομερείς αναφορές επιθεώρησης—συμπεριλαμβανομένων μετρήσεων μεγέθους, πιστοποιητικών υλικών και αποτελεσμάτων δοκιμών— ώστε οι πελάτες να μπορούν να παρακολουθούν κάθε βήμα.

Ως κορυφαίος πάροχος προσαρμοσμένων βαθιών σχεδίων από λαμαρίνα, η Difon Machinery Co., Ltd. χρησιμοποιεί τεχνικές δεξιότητες, καλό εξοπλισμό και μια προσέγγιση εστιασμένη στον πελάτη για την κατασκευή σύνθετων μεταλλικών εξαρτημάτων υψηλής ποιότητας. Είτε χρειάζεστε ανταλλακτικά για ιατρικές συσκευές, αυτοκίνητα, καταναλωτικά αγαθά ή βιομηχανικό εξοπλισμό, οι υπηρεσίες μας Difon Deep Drawing of Sheet Metal ανταποκρίνονται στις συγκεκριμένες ανάγκες σας—από τη συλλογή υλικών και το σχεδιασμό μήτρων μέχρι την παραγωγή και τη μεταποίηση. Μας ενδιαφέρει η ακρίβεια, η αξιοπιστία και οι νέες ιδέες, επομένως η Difon είναι ο αξιόπιστος συνεργάτης σας για όλες τις εργασίες βαθιάς σχεδίασης. Θέλετε να μιλήσουμε για το έργο σας; Απλώς απευθυνθείτε—μπορούμε να σας καθοδηγήσουμε πώς θα κατασκευάζαμε τα μέρη σας.
