Πώς λειτουργεί η μηχανική επεξεργασία υδραυλικής πολλαπλής;

Περίληψη

Επεξεργασία υδραυλικής πολλαπλήςείναι μια κρίσιμη διαδικασία κατασκευής που χρησιμοποιείται για την παραγωγή συμπαγών μπλοκ ελέγχου υγρών υψηλής ακρίβειας για υδραυλικά συστήματα. Αυτά τα εξαρτήματα καθορίζουν την αποτελεσματικότητα, την ασφάλεια και την αξιοπιστία σύνθετων υδραυλικών κυκλωμάτων που χρησιμοποιούνται σε μηχανήματα κατασκευής, βιομηχανικούς αυτοματισμούς, αεροδιαστημικά συστήματα και ενεργειακό εξοπλισμό. Αυτό το άρθρο εξηγεί πώς λειτουργεί η μηχανική επεξεργασία υδραυλικής πολλαπλής, βασικές προκλήσεις, ζητήματα υλικών, τεχνικές μηχανικής κατεργασίας, μέθοδοι ποιοτικού ελέγχου και πώς οι επαγγελματίες κατασκευαστές διασφαλίζουν μακροπρόθεσμη απόδοση και λειτουργία χωρίς διαρροές.

Πίνακας περιεχομένων

• 1. Εισαγωγή στη μηχανική επεξεργασία υδραυλικών πολλαπλών
• 2. Πώς λειτουργεί η διαδικασία μηχανικής κατεργασίας
• 3. Βασικές Προκλήσεις Κατασκευής
• 4. Υλικά που χρησιμοποιούνται στη μηχανική επεξεργασία πολλαπλών
• 5. Απαιτήσεις ακρίβειας και ανοχής
• 6. Επισκόπηση Τεχνικών Μηχανικής
• 7. Ποιοτικός έλεγχος και δοκιμή
• 8. Βιομηχανικές Εφαρμογές
• 9. Επαγγελματική Υποστήριξη Κατασκευής από τη Δίφων
• 10. Συχνές ερωτήσεις

1. Εισαγωγή στη μηχανική επεξεργασία υδραυλικών πολλαπλών

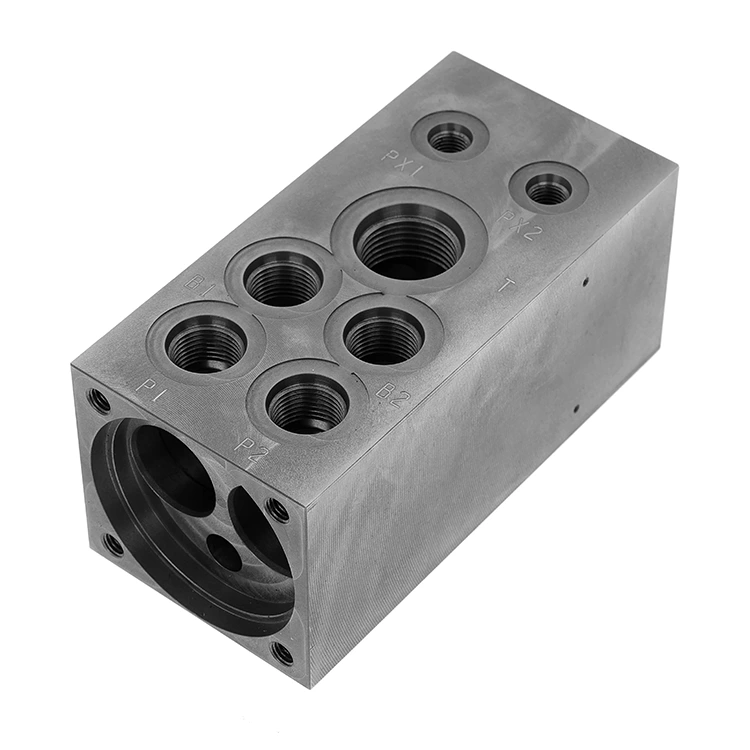

Οι υδραυλικές πολλαπλές είναι κατασκευασμένα μπλοκ που κατευθύνουν τη ροή ρευστού μεταξύ αντλιών, βαλβίδων, ενεργοποιητών και δεξαμενών σε υδραυλικά συστήματα. Αντί να χρησιμοποιούν πολλαπλούς εύκαμπτους σωλήνες και εξαρτήματα, οι πολλαπλές ενσωματώνουν κανάλια μέσα σε ένα ενιαίο συμπαγές μπλοκ. Αυτό μειώνει τα σημεία διαρροής, βελτιώνει τη συμπαγή του συστήματος και αυξάνει την αξιοπιστία.

Η μηχανική επεξεργασία υδραυλικής πολλαπλής αναφέρεται στην ακριβή διαδικασία κατασκευής CNC που δημιουργεί εσωτερικά κανάλια ροής, θυρίδες βαλβίδων και επιφάνειες στεγανοποίησης μέσα σε ένα μεταλλικό μπλοκ. Η ακρίβεια αυτής της διαδικασίας επηρεάζει άμεσα την απόδοση και την ασφάλεια του συστήματος.

2. Πώς λειτουργεί η διαδικασία μηχανικής κατεργασίας

Η μηχανική κατεργασία των υδραυλικών πολλαπλών περιλαμβάνει αρκετά στάδια υψηλής ελεγχόμενης. Κάθε βήμα απαιτεί μηχανική ακρίβειας και προηγμένο εξοπλισμό CNC.

1. Σχεδιασμός και Μηχανική– Τα υδραυλικά σχήματα μετατρέπονται σε τρισδιάστατα μοντέλα CAD που ορίζουν διαδρομές ροής, θύρες και επιφάνειες τοποθέτησης.
2. Προετοιμασία Υλικού– Τα μπλοκ αλουμινίου, χάλυβα ή ανοξείδωτου χάλυβα υψηλής αντοχής επιλέγονται και κόβονται στο μέγεθος.
3. Προγραμματισμός CNC– Οι διαδρομές εργαλείων δημιουργούνται με χρήση λογισμικού CAM για την εξασφάλιση ακριβούς διάτρησης και φρεζαρίσματος.
4. Διάτρηση βαθιάς τρύπας– Τα κανάλια εσωτερικής ροής δημιουργούνται χρησιμοποιώντας εξειδικευμένες τεχνικές διάτρησης.
5. Φρέζα και Μεταφορά– Οι κοιλότητες βαλβίδων, οι θυρίδες με σπείρωμα και οι διεπαφές στερέωσης έχουν υποστεί μηχανική επεξεργασία.
6. Αφαίρεση γρεζιών και καθαρισμός– Οι εσωτερικές διόδους καθαρίζονται για να αφαιρεθούν τα τσιπ και να αποφευχθεί η μόλυνση.

Κάθε στάδιο πρέπει να ελέγχεται αυστηρά για να διασφαλίζεται η απόδοση του υγρού και να αποφεύγεται η απώλεια πίεσης ή η διαρροή.

3. Βασικές Προκλήσεις Κατασκευής

Η μηχανική κατεργασία υδραυλικής πολλαπλής είναι εξαιρετικά περίπλοκη λόγω αυστηρών λειτουργικών και δομικών απαιτήσεων.

• Ακρίβεια εσωτερικού καναλιού:Ακόμη και μικρές αποκλίσεις μπορούν να διαταράξουν τη δυναμική της υδραυλικής ροής.
• Πρόληψη διαρροών:Οι επιφάνειες στεγανοποίησης πρέπει να διατηρούν τέλεια επιπεδότητα και φινίρισμα.
• Αφαίρεση τσιπ:Οι βαθιές εσωτερικές διόδους καθιστούν δύσκολο τον καθαρισμό μετά την κατεργασία.
• Θερμική παραμόρφωση:Η θερμότητα που παράγεται κατά τη μηχανική κατεργασία μπορεί να επηρεάσει τη σταθερότητα των διαστάσεων.

4. Υλικά που χρησιμοποιούνται στη μηχανική επεξεργασία πολλαπλών

Η επιλογή υλικού παίζει ζωτικό ρόλο στην απόδοση, την ανθεκτικότητα και την αποδοτικότητα κόστους.

• Κράματα αλουμινίου:Ελαφρύ και ανθεκτικό στη διάβρωση, που χρησιμοποιείται ευρέως σε κινητά υδραυλικά συστήματα.
• Ανθρακούχο χάλυβα:Υψηλή αντοχή για βιομηχανικές εφαρμογές βαρέως τύπου.
• Ανοξείδωτος χάλυβας:Εξαιρετική αντοχή στη διάβρωση για σκληρά περιβάλλοντα.

5. Απαιτήσεις ακρίβειας και ανοχής

Οι υδραυλικές πολλαπλές απαιτούν εξαιρετικά στενές ανοχές, συχνά εντός μικρών. Η τραχύτητα της επιφάνειας, η καθετότητα και η ομοκεντρικότητα επηρεάζουν άμεσα την υδραυλική στεγανοποίηση και την απόδοση ροής.

Οι κατασκευαστές χρησιμοποιούν προηγμένα κέντρα κατεργασίας CNC με έλεγχο πολλαπλών αξόνων για να εξασφαλίσουν επαναληψιμότητα και συνέπεια ακριβείας σε όλες τις παρτίδες παραγωγής.

6. Επισκόπηση Τεχνικών Μηχανικής

7. Ποιοτικός έλεγχος και δοκιμή

Η διασφάλιση ποιότητας είναι απαραίτητη στην παραγωγή υδραυλικής πολλαπλής. Οι κατασκευαστές εφαρμόζουν αυστηρές διαδικασίες επιθεώρησης:

• Επιθεώρηση τρισδιάστατης μηχανής μέτρησης συντεταγμένων (CMM).
• Δοκιμή διαρροής πίεσης
• Ανάλυση τραχύτητας επιφάνειας
• Επαλήθευση διαδρομής ροής

Κάθε πολλαπλή πρέπει να περάσει δοκιμές πίεσης και στεγανοποίησης για να διασφαλιστεί η ασφαλής λειτουργία κάτω από ακραίες συνθήκες.

8. Βιομηχανικές Εφαρμογές

Οι υδραυλικές πολλαπλές χρησιμοποιούνται σε ένα ευρύ φάσμα βιομηχανιών όπου ο έλεγχος της ισχύος του υγρού είναι απαραίτητος.

• Μηχανήματα κατασκευής (εκσκαφείς, φορτωτές)
• Βιομηχανικά συστήματα αυτοματισμού
• Αεροδιαστημικά υδραυλικά συστήματα ελέγχου
• Ναυτικό και υπεράκτιο εξοπλισμό
• Συστήματα παραγωγής ενέργειας και ηλεκτρικής ενέργειας

9. Επαγγελματική Υποστήριξη Κατασκευής από τη Δίφων

Η υψηλής ποιότητας μηχανική κατεργασία υδραυλικής πολλαπλής απαιτεί όχι μόνο προηγμένο εξοπλισμό αλλά και βαθιά τεχνογνωσία στη μηχανική.Δίφωνειδικεύεται σε λύσεις μηχανικής κατεργασίας CNC ακριβείας για υδραυλικά συστήματα, παρέχοντας προσαρμοσμένα σχέδια πολλαπλών προσαρμοσμένων σε πολύπλοκες βιομηχανικές απαιτήσεις.

Από την ανάπτυξη πρωτοτύπων έως τη μαζική παραγωγή, η Difon εξασφαλίζει αυστηρό έλεγχο διαστάσεων, βελτιστοποιημένο σχεδιασμό ροής και αξιόπιστη απόδοση στεγανοποίησης. Κάθε προϊόν υποβάλλεται σε αυστηρή επιθεώρηση για να ανταποκρίνεται σε απαιτητικά λειτουργικά περιβάλλοντα.

Αν αναζητάτε σταθερή απόδοση, μειωμένο κίνδυνο διαρροής και υδραυλικές λύσεις υψηλής απόδοσης, η Difon μπορεί να υποστηρίξει το έργο σας με δυνατότητες κατασκευής από άκρο σε άκρο.Επικοινωνήστε μαζί μαςσήμερα για να συζητήσετε τις απαιτήσεις σας για την επεξεργασία υδραυλικής πολλαπλής.

10. Συχνές ερωτήσεις

Ε1: Ποιος είναι ο κύριος σκοπός μιας υδραυλικής πολλαπλής;
Μια υδραυλική πολλαπλή κατευθύνει και ελέγχει τη ροή του υγρού μέσα σε ένα υδραυλικό σύστημα, αντικαθιστώντας πολλούς εξωτερικούς σωλήνες και μειώνοντας τους κινδύνους διαρροής.

Ε2: Γιατί είναι τόσο σημαντική η ακρίβεια μηχανικής κατεργασίας;
Ακόμη και μικρές αποκλίσεις μπορεί να προκαλέσουν απώλεια πίεσης, αναποτελεσματικότητα ή αστοχία του συστήματος λόγω της δυναμικής του υγρού υψηλής πίεσης.

Ε3: Ποιο υλικό είναι καλύτερο για υδραυλικές πολλαπλές;
Εξαρτάται από τις απαιτήσεις της εφαρμογής. Το αλουμίνιο είναι κοινό για ελαφριά συστήματα, ενώ ο χάλυβας χρησιμοποιείται για περιβάλλοντα υψηλής πίεσης.

Ε4: Πώς διασφαλίζουν οι κατασκευαστές ότι δεν υπάρχει διαρροή;
Μέσω μηχανικής κατεργασίας ακριβείας, φινιρίσματος επιφανειών και δοκιμής πίεσης υπό προσομοιωμένες συνθήκες εργασίας.

Ε5: Μπορεί η Difon να χειριστεί προσαρμοσμένα σχέδια πολλαπλών;
Ναί. Η Difon παρέχει πλήρως προσαρμοσμένες λύσεις μηχανικής κατεργασίας που βασίζονται στις απαιτήσεις του υδραυλικού συστήματος του πελάτη.
