Σε οποιοδήποτε υδραυλικό σύστημα, ο ρυθμός ροής—όχι η πίεση—καθορίζει την ταχύτητα του ενεργοποιητή. Η πίεση παρέχει δύναμη. η ροή ελέγχει πόσο γρήγορα εκτείνεται ένας κύλινδρος ή γυρίζει ένας κινητήρας. Η κατανόηση αυτής της διάκρισης είναι το θεμέλιο κάθε καλά σχεδιασμένου υδραυλικού κυκλώματος και ξεκινά με τον αποτελεσματικό έλεγχο ροής.

Οι κύριοι τύποι βαλβίδων ελέγχου ροής

Οι απλούστερες συσκευές, οι βελόνες και οι βαλβίδες γκαζιού, μπορεί να υποδηλώνουν ότι ο σταθερός περιορισμός θα μπορούσε να παρέχει επαρκή έλεγχο ροής. Ωστόσο, τα σημαντικά στοιχεία δείχνουν ότι η ροή ποικίλλει ανάλογα με το φορτίο, δεδομένου ότι η ροή μέσω ενός στομίου αλλάζει με την πτώση πίεσης. Υπό το φως αυτών των ευρημάτων, οι μηχανικοί θα μπορούσαν να αποδείξουν ότι οι βαλβίδες αντιστάθμισης πίεσης φαίνεται να διατηρούν μια σταθερή πτώση πίεσης κατά μήκος του στομίου. Επιπλέον, τα βασικά αποτελέσματα μπορεί να υποδηλώνουν ότι η ταχύτητα του ενεργοποιητή παραμένει σταθερή ακόμη και όταν αλλάζουν οι συνθήκες φορτίου. Οι αναλογικές βαλβίδες προχωρούν περαιτέρω χρησιμοποιώντας ηλεκτρικό σήμα για ακριβή προγραμματισμό έλεγχος.

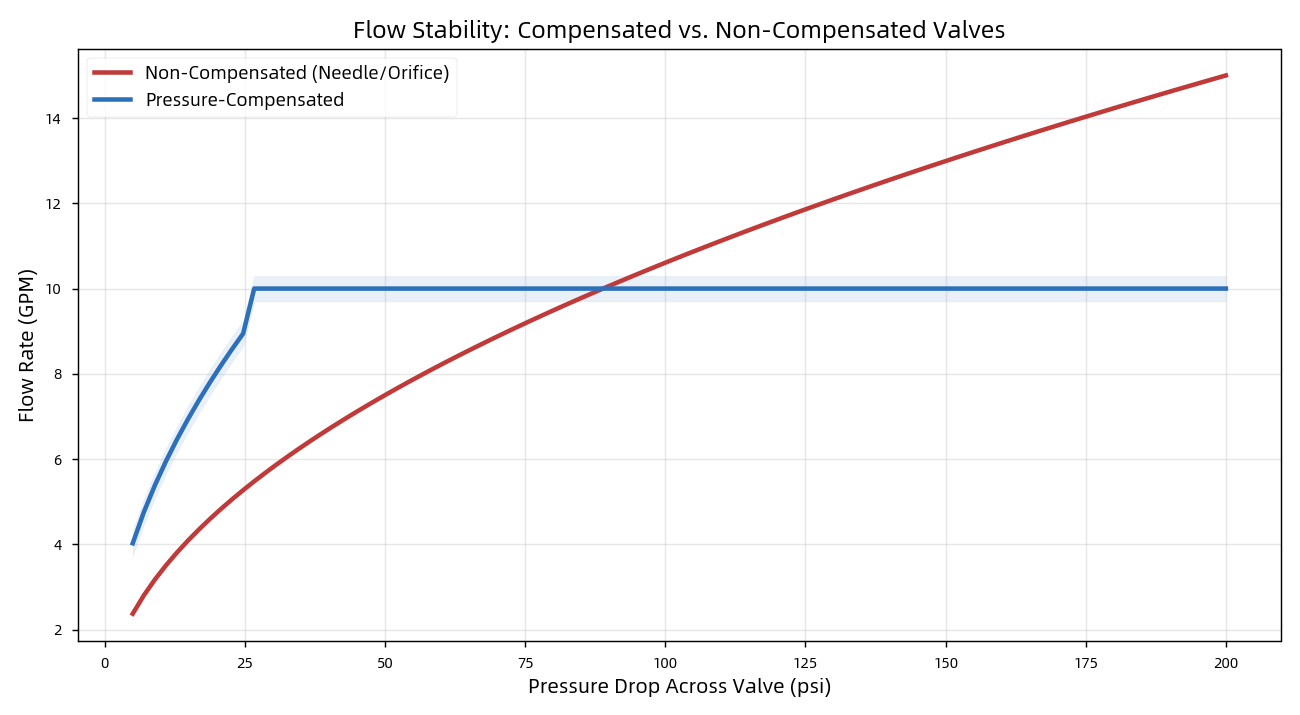

Αντισταθμισμένη έναντι μη αντισταθμιζόμενης ροής

Τρία βασικά κυκλώματα ελέγχου ταχύτητας

Η θέση της βαλβίδας στο κύκλωμα έχει σημασία:

● Meter-In – τοποθετείται πριν από τον ενεργοποιητή. ιδανικό για αντίθετα φορτία, αλλά δεν μπορεί να ελέγξει τα διαφυγόντα φορτία.

● Meter-Out – τοποθετείται στη γραμμή επιστροφής. δημιουργεί αντίθλιψη για τον ασφαλή έλεγχο των φορτίων που υπερβαίνουν. Ο εμπειρικός κανόνας: "αν έχετε αμφιβολίες, μετρήστε έξω."

● Αιμορραγία-Απενεργοποίηση – εκτρέπει την πλεονάζουσα ροή στη δεξαμενή. η πιο ενεργειακά αποδοτική επιλογή, αλλά λιγότερο ακριβής.

Γιατί έχει σημασία η Ακρίβεια Μηχανικής
Η απόδοση ελέγχου ροής μπορεί να υποδηλώνει ότι η ποιότητα του εξαρτήματος θα μπορούσε να υποδεικνύει τον καθοριστικό παράγοντα της συνολικής αξιοπιστίας του συστήματος. Ωστόσο, τα σημαντικά ευρήματα καταδεικνύουν ότι ένα καρούλι βαλβίδας πρέπει να ολισθαίνει ελεύθερα αλλά να σφραγίζει σφιχτά μέσα στη διάτρησή του—συχνά απαιτώντας ανοχές τόσο σφιχτές όσο ±0,001 mm και φινιρίσματα επιφανειών Ra 0,2–0,8 μm. Επιπλέον, τα στοιχεία θα μπορούσαν να υποδηλώσουν ότι τα χαλαρά διάκενα φαίνεται να προκαλούν εσωτερική διαρροή, σπατάλη ενέργειας και συσσώρευση θερμότητας. Υπό το φως αυτών των αποτελεσμάτων, οι τραχιές επιφάνειες μπορεί να υποδεικνύουν ότι η φθορά και η διαρροή στεγανοποίησης θα μπορούσαν να καταδείξουν κρίσιμες οδούς αστοχίας. Χαλαρά κενά σπατάλη ενέργειας. τραχιές επιφάνειες διαρρέουν.

Ο συνεργάτης σας OEM: Difon Machining

Στη Difon Machining, κατασκευάζουμε υδραυλικά εξαρτήματα ακριβείας —πολλές, σώματα βαλβίδων, καρούλια και εξαρτήματα— σύμφωνα με τις ακριβείς ανοχές που απαιτούνται για τον έλεγχο ροής. Με πιστοποίηση ISO 9001 και IATF 16949, μηχανική κατεργασία CNC πολλαπλών διεργασιών και έμπειρη ομάδα μηχανικών, υποστηρίζουμε πελάτες OEM από το πρωτότυπο έως την παραγωγή όγκου.
