Υδραυλικές βαλβίδες: Τύποι, αρχές λειτουργίας και ο ρόλος τους στα σύγχρονα υδραυλικά συστήματα

Εισαγωγή

Οι υδραυλικές βαλβίδες είναι σημαντικές συσκευές ελέγχου στα υδραυλικά συστήματα που χρησιμοποιούνται για τον έλεγχο της ροής, της κατεύθυνσης και της πίεσης του ρευστού. Η αξιοπιστία των υδραυλικών βαλβίδων έχει άμεσο αντίκτυπο στην ασφάλεια, την απόδοση και την ακρίβεια της κίνησης των υδραυλικών μηχανημάτων. Με την ευρεία χρήση των υδραυλικών βαλβίδων σε βιομηχανικό εξοπλισμό, όπως εξοπλισμός κατασκευών, μηχανές χύτευσης με έγχυση μηχανών και βραχίονες βιομηχανικών ρομπότ, οι απαιτήσεις για την αξιοπιστία της κατασκευής υδραυλικών βαλβίδων έχουν αυξηθεί σε όλα τα είδη μηχανημάτων και εξοπλισμού.

1. Τι είναι μια υδραυλική βαλβίδα;

A υδραυλική βαλβίδα είναι ένα μηχανικό εξάρτημα ακριβείας που χρησιμοποιείται για τον έλεγχο της ροής του υδραυλικού υγρού μέσα σε ένα σύστημα. Με το άνοιγμα, το κλείσιμο ή τον μερικό περιορισμό των εσωτερικών καναλιών ροής, ρυθμίζει τον τρόπο μετάδοσης της υδραυλικής ενέργειας σε ενεργοποιητές όπως οι κύλινδροι και οι υδραυλικοί κινητήρες.

Σε γενικές γραμμές,υδραυλικές βαλβίδες έχουν σχεδιαστεί για να εκτελούν τρεις βασικές λειτουργίες:

· Έλεγχος κατεύθυνσης ροής

· Ρύθμιση πίεσης

· Έλεγχος ρυθμού ροής

Αυτές οι λειτουργίες αποτελούν τη βάση όλωνυδραυλικά συστήματα ελέγχου κίνησης.


2. Κύριοι τύποι υδραυλικών βαλβίδων

2.1 Βαλβίδες ελέγχου κατεύθυνσης

Η βαλβίδα ελέγχου κατεύθυνσης ελέγχει την κατεύθυνση της ροής του υδραυλικού υγρού στο σύστημα. Αυτά χρησιμοποιούνται συνήθως για τον έλεγχο της κατεύθυνσης κίνησης των ενεργοποιητών όπως οι υδραυλικοί κύλινδροι και οι κινητήρες.Οι κοινές διαμορφώσεις περιλαμβάνουν:

· Βαλβίδες κατεύθυνσης 2 κατευθύνσεων

· Βαλβίδες κατεύθυνσης 3 κατευθύνσεων

· Βαλβίδες ελέγχου κατεύθυνσης 4 κατευθύνσεων

Αυτές οι βαλβίδες είναι απαραίτητες σε συστήματα που απαιτούν ακριβή εναλλαγή κατεύθυνσης και έλεγχο κίνησης.

2.2 Βαλβίδες ελέγχου πίεσης

Η βαλβίδα ελέγχου πίεσης χρησιμοποιείται για την αποφυγή υπερφόρτωσης του συστήματος και για τη διατήρηση της ρύθμισης της πίεσης του υδραυλικού συστήματος.
Οι τυπικοί τύποι περιλαμβάνουν:

· Βαλβίδες ανακούφισης

· Βαλβίδες μείωσης πίεσης

· Βαλβίδες ακολουθίας

Οι βαλβίδες ελέγχου πίεσης χρησιμοποιούνται για τη διασφάλιση της ασφάλειας του συστήματος αποτρέποντας την υπερφόρτωση του συστήματος και για τη διατήρηση της λειτουργίας του συστήματος με υδραυλική πίεση.

2.3 Βαλβίδες ελέγχου ροής

Ο έλεγχος ροής ελέγχει την ποσότητα του υδραυλικού υγρού που επιτρέπεται να περάσει, το οποίο με τη σειρά του ελέγχει την ταχύτητα του ενεργοποιητή.

Πολλοί διαφορετικοί τύποι εφαρμογών επωφελούνται από τη χρήση βαλβίδων ελέγχου ροής, ειδικά εκείνων που απαιτούν αυστηρά ελεγχόμενη κίνηση, όπως μηχανές CNC, βιομηχανικά ρομπότ και άλλα.

Με τον έλεγχο της αντίστασης ροής, η ταχύτητα του ενεργοποιητή μπορεί να ρυθμιστεί και το σύστημα λειτουργεί ομαλά.

3. Αρχή Λειτουργίας Υδραυλικών Βαλβίδων

Υδραυλικές βαλβίδες λειτουργούν αλλάζοντας τις εσωτερικές διαδρομές ροής μέσω της κίνησης ενός καρουλιού μέσα στο σώμα της βαλβίδας. Αυτό το καρούλι ενεργοποιείται χρησιμοποιώντας διαφορετικές μεθόδους ελέγχου, όπως:

· Χειροκίνητη λειτουργία

· Ενεργοποίηση σωληνοειδούς (ηλεκτρομαγνητική).

· Πιλοτικός έλεγχος υδραυλικής πίεσης

· Συστήματα αναλογικού ή σερβοελέγχου

Προχωρημένη αναλογικήυδραυλικές βαλβίδες επιτρέπουν τη συνεχή ρύθμιση της ροής και της πίεσης, καθιστώντας τα ιδανικά για εφαρμογές ελέγχου κίνησης υψηλής ακρίβειας.

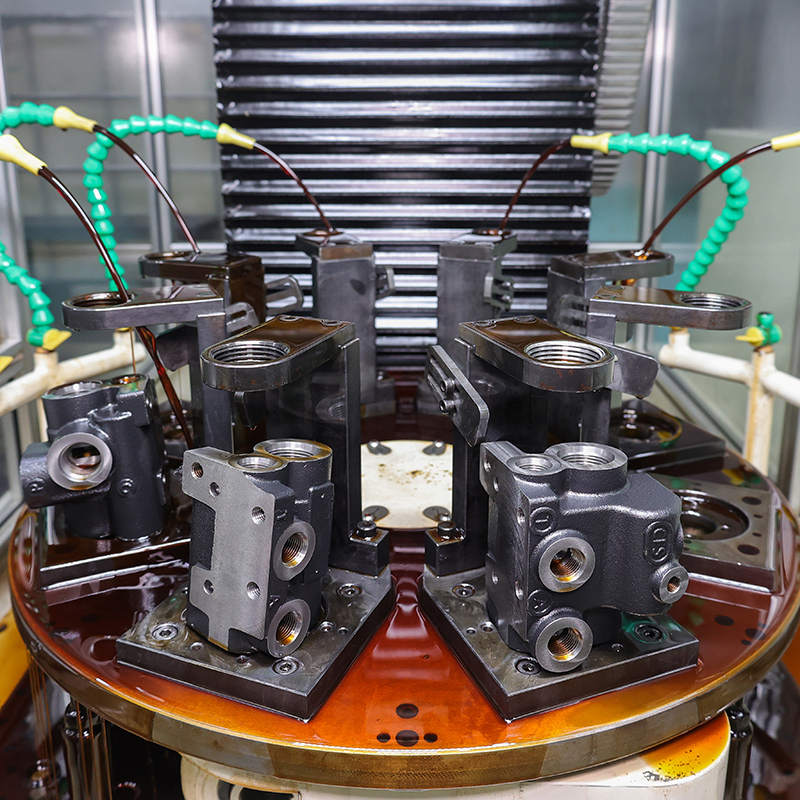

4. Σημασία της ακρίβειας μηχανικής κατεργασίας στην κατασκευή υδραυλικών βαλβίδων

Η απόδοση του αυδραυλική βαλβίδα εξαρτάται σε μεγάλο βαθμό από την ακρίβεια κατασκευής. Ακόμη και μικρές αποκλίσεις στη μηχανική κατεργασία μπορούν να επηρεάσουν σημαντικά τη σταθερότητα και την απόδοση του συστήματος.

Οι κρίσιμες απαιτήσεις μηχανικής κατεργασίας περιλαμβάνουν:

· Υψηλή ακρίβεια επιπεδότητας των επιφανειών στεγανοποίησης

· Ακριβής γεωμετρία καναλιού εσωτερικής ροής

· Εσωτερικά περάσματα χωρίς γρέζια

· Αυστηρός έλεγχος ανοχής διαστάσεων

Οποιαδήποτε ατέλεια σε αυτές τις περιοχές μπορεί να οδηγήσει σε εσωτερική διαρροή, απώλεια πίεσης ή ασταθή υδραυλική απόδοση.

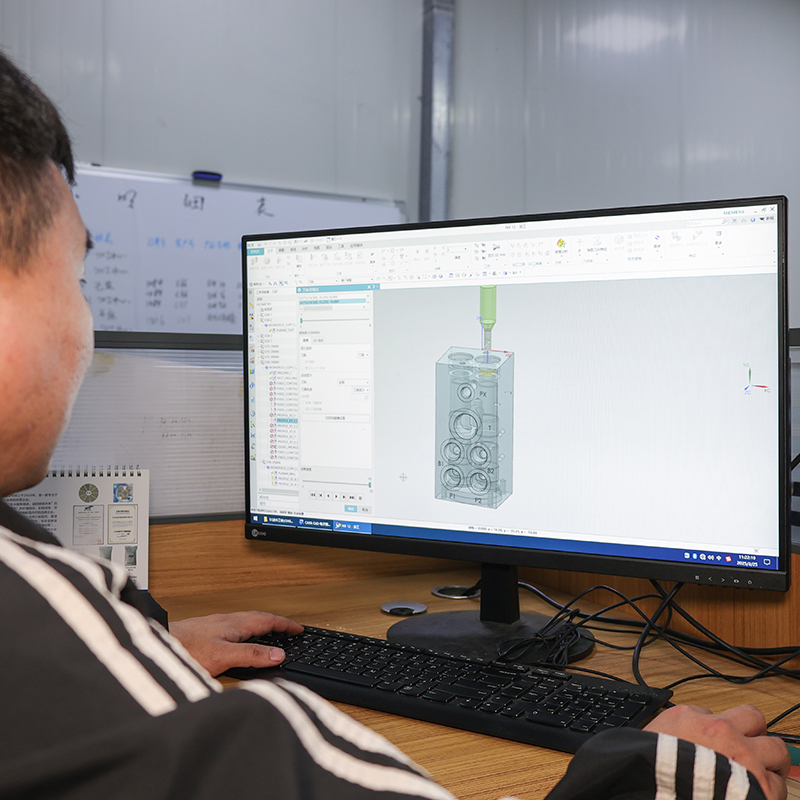

Αυτός είναι ο λόγος για την ακρίβειαCNC μηχανική κατεργασία παίζει καθοριστικό ρόλο σεκατασκευή υδραυλικών βαλβίδων, ειδικά για βιομηχανικές εφαρμογές υψηλής πίεσης όπου η αξιοπιστία και η απόδοση στεγανοποίησης είναι κρίσιμες.

5. Εφαρμογές Υδραυλικών Βαλβίδων

Υδραυλικές βαλβίδες χρησιμοποιούνται ευρέως σε πολλούς κλάδους, όπως:

· Μηχανήματα κατασκευών (εκσκαφείς, γερανοί, φορτωτές)

· Βιομηχανικά συστήματα αυτοματισμού

· Μηχανές χύτευσης με έγχυση

· Γεωργικά μηχανήματα

· Υδραυλικές πρέσες και συστήματα ανύψωσης

Η ευελιξία τους τα καθιστά ένα από τα πιο σημαντικά εξαρτήματα στα συστήματα ελέγχου ισχύος ρευστών και κίνησης.

Σύναψη

Υδραυλικές βαλβίδες είναι απαραίτητα στοιχεία ελέγχου στη σύγχρονηυδραυλικά συστήματα. Καθώς οι βιομηχανίες συνεχίζουν να απαιτούν μεγαλύτερη ακρίβεια, αποτελεσματικότητα και αξιοπιστία, η σημασία του προηγμένου σχεδιασμού βαλβίδων και της κατασκευής ακριβείας συνεχίζει να αυξάνεται.

Υψηλής ποιότηταςυδραυλική βαλβίδα Η απόδοση εξαρτάται όχι μόνο από το σχεδιασμό, αλλά και από την ακρίβεια μηχανικής κατεργασίας, τον έλεγχο του υλικού και την ικανότητα κατασκευής. Για έθιμοκατασκευή υδραυλικών βαλβίδων και υδραυλικά εξαρτήματα ακριβείας,CNC μηχανική κατεργασία Η ικανότητα παίζει καθοριστικό ρόλο στην τελική απόδοση του συστήματος.
